所屬分類：通用壓力變送器
打印當前頁
將此頁放入收藏夾
此產品包含以下詳細資料概述

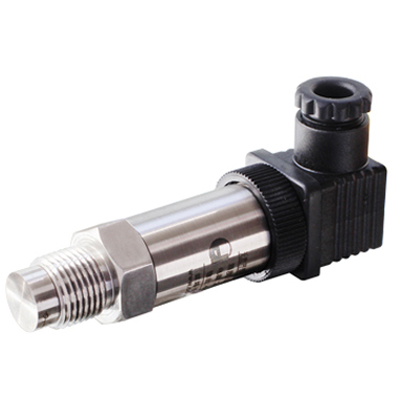

STZ3型無腔(齊平膜)壓力變送器采用高精度箔式應變計，無腔測量膜片，尤其適用于測量粘度大的液體。該產品采用了改進了的安裝結構，使得產品具有抗振能力。配以多種具有特色的放大電路，如抗干擾型、耐高溫型，本安防爆型等，使得該型適用于多種工作環境。
特點
無腔測量膜片；
改進電路及安裝結構，提高了抗震動能力和穩定性；
DIN接頭，安裝使用方便，可靠性。
技術參數
| 測量介質 | 與17-4PH不銹鋼兼容的氣體和液體 |
| 量 程 | 0～0.6MPa~1MPa~6MPa…150MPa |
| 壓力類型 | 表壓 |
| 過載壓力 | 1.35倍量程壓力（量程≤15MPa）; 1.2倍量程壓力（量程≥15MPa） |
| 破壞壓力 | 2倍量程壓力（量程≤10MPa）; 1.5倍量程壓力（量程≥10MPa） |
| 供 電 | 9～30VDC |
| 輸出信號 | 4～20mA ；0～5V；1～5V；0～10V 可選 |
| 綜合精度 | 0.5%FS；0.25%FS可選 |
| 零點溫度誤差 | 0.5%FS/10℃ |
| 滿量程溫度誤差 | 0.5%FS/10℃ |
| 補償溫度 | O～70℃；-20～85℃ 可選 |
| 工作溫度 | -40～85℃；-40～120℃ 可選 |
| 絕緣電阻 | ≥500MΩ |
| 負載能力 | ≥[(供電電壓-6.5V)/0.02A]Ω |
| 螺紋接口 | M20×1.5，NPT1/2，特殊要求可以根據客戶定制 |
| 電氣接口 | DIN插頭；航空插頭；直接引線 可選 |
| 機械壽命 | ≥500萬次壓力循環 |
| 長期穩定性 | ≤±0.25%FS/年 |

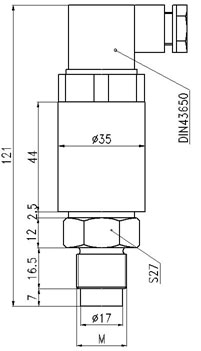

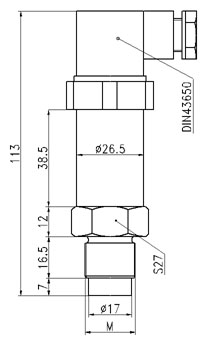

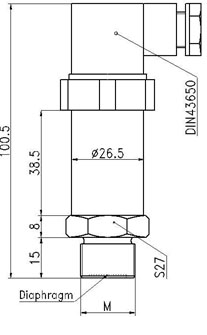

外形尺寸
| STZ3-1 無腔平膜 （1～150MPa） | STZ3-2 無腔平膜 （1～150MPa） | STZ3-3 準齊平膜 （適用于小量程） |
 |  |  |

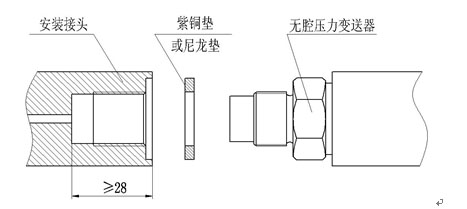

安裝示意（供參考）
| 螺紋前端密封 |
 |
|
安裝提示： ⑴ 本產品可利用M20×1.5接口直接安裝在管道上（或容器壁上），安裝時螺紋前端應加紫銅墊或尼龍墊進行前端面密封。并且，無腔壓力變送器螺紋前端的平膜感應頭不能碰觸到安裝部分的前端和邊壁。否則會(huì )影響壓力變送器的性能。 ⑵ 在測量溫度過高的介質時，應使用引壓管或其他冷卻裝置，把溫度降至壓力變送器使用溫度范圍內。 ⑶ 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會(huì )使性能變差或出現故障。 ⑷ 若安裝后發現變送器無輸出或輸出異常，請檢查： ① 電氣連接是否準確，是否牢固； ② 供電電壓是否過低以及負載電阻是否過大。 |
